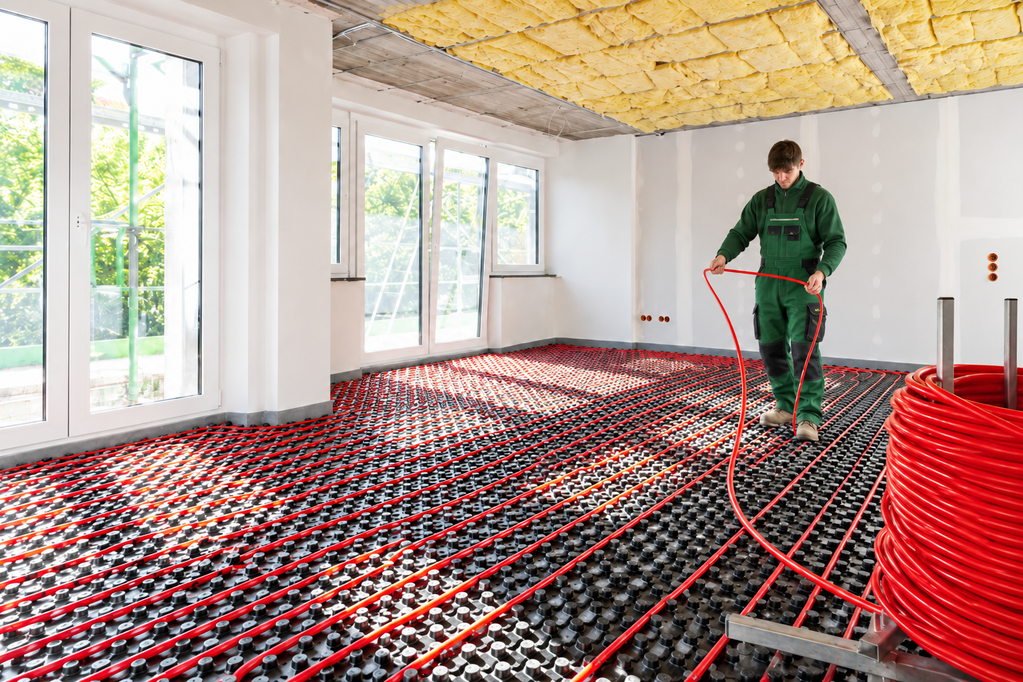

Serpentinele sunt turnate în șapă, distribuitorul e pe perete, iar acum urmează legătura la sursa de căldură. Între cazan și distribuitor mai intră o piesă pe care mulți o descoperă abia la deviz: grupul de pompare. Nu e o pompă pusă în plus. E piesa care face ca apa fierbinte din cazan să intre în serpentine la temperatura pe care o suportă șapa și să intre așa constant, indiferent cât de tare arde focul în momentul acela.
Ce face grupul de pompare între cazan și distribuitor
O pardoseală încălzită e un corp de încălzire cu suprafață uriașă și temperatură mică: dă căldura prin toată camera, nu printr-un metru de tablă sub geam. Sursa, în schimb, lucrează la temperatură mare, fie că e cazan pe lemne, pe peleți sau centrală pe gaz. Cineva trebuie să coboare temperatura între ele, iar acela e grupul de pompare: ia apă fierbinte de pe tur, o amestecă cu apa întoarsă din pardoseală și împinge amestecul în distribuitor. Într-un ansamblu vândut gata montat găsești:
- vana de amestec, cu cap termostatic sau cu servomotor;
- pompa de circulație, care împinge apa prin circuite;
- două termometre, unul pe tur și unul pe retur;
- carcasa izolată, care ține pierderile și condensul afară;
- de regulă, robineți de izolare și clapetă antiretur, ca să poți scoate pompa fără să golești instalația.
Dacă din ansamblul pe care îl compari lipsesc piesele astea, le vei cumpăra separat. Citește lista din fișa tehnică înainte să pui două prețuri alături.
Reglajul pe tur: 35-45 °C și de ce contează pentru șapă
Capul termostatic de pe vana de amestec se învârte ca la un calorifer și e gradat. Pentru pardoseală, reglajul stă între 35 și 45 °C pe tur, iar unde anume în interval depinde de casă: izolație, finisaj, suprafață efectiv încălzită.
Peste interval încep problemele care costă. Apa mai fierbinte decât a fost calculată dilată șapa mai mult, iar tensiunile ies la iveală în rosturi și în finisaj; parchetul are, în plus, o limită proprie de temperatură, dată de producătorul lui, nu de instalator. Sub interval, camera nu ajunge niciodată la temperatura cerută, iar pompa merge continuu.
Pe piață, grupuri de pompare pentru pardoseală se vând ca ansambluri gata montate, cu capul termostatic inclus, iar domeniul lui de reglaj e trecut în fișa tehnică. Verifică acolo, înainte de comandă, că domeniul acoperă valoarea din proiectul tău: există și capete făcute pentru radiatoare, cu alt interval.
Cum verifici reglajul, la fața locului
Pornește instalația cu toate circuitele deschise și las-o până când termometrele nu mai urcă. Citește turul pe termometrul grupului, nu pe afișajul centralei: între cele două există întotdeauna o diferență, tocmai pentru că grupul amestecă. Dacă turul stă peste valoarea setată, caută vana de amestec blocată sau montată invers. Dacă stă sub ea și camera tot nu se încălzește, problema e de debit, nu de reglaj.
Ce debit cere pardoseala ta, în mc/h
Aici se greșește cel mai des în magazin: omul cere o pompă „de șase circuite”. Numărul de circuite nu spune nimic despre debit. Două case cu câte șase circuite pot cere debite complet diferite, pentru că una are suprafață mică și izolație proastă, iar cealaltă suprafață dublă într-o construcție nouă.
Debitul se calculează din puterea pe care pardoseala trebuie să o livreze și din diferența dintre tur și retur. Împărțirea o poți face pe telefon, în magazin: debitul în litri pe oră este puterea în wați împărțită la 1,163 înmulțit cu diferența tur-retur în grade. Împarți apoi la 1.000 și ai metri cubi pe oră. Aceeași putere, calculată cu două diferențe tur-retur, ca să se vadă cât cântărește alegerea asta:
Putere cerută de pardoseală Debit la 5 grade diferență tur-retur Debit la 7 grade diferență tur-retur 4 kW circa 690 l/h (0,69 mc/h) circa 490 l/h (0,49 mc/h) 6 kW circa 1.030 l/h (1,03 mc/h) circa 740 l/h (0,74 mc/h) 8 kW circa 1.380 l/h (1,38 mc/h) circa 980 l/h (0,98 mc/h) 10 kW circa 1.720 l/h (1,72 mc/h) circa 1.230 l/h (1,23 mc/h)
Puterea o iei din proiect sau din calculul de necesar al casei, iar diferența tur-retur tot de acolo: nu e o valoare de ales din burtă în magazin, pentru că mută rezultatul cu aproape jumătate, cum se vede în tabel. Cu debitul în mână, te uiți pe graficul pompei și verifici că îl dă la înălțimea de pompare cerută de cel mai lung circuit, nu doar în punctul ei cel mai favorabil.
Ce se strică dacă pompa e prost dimensionată
Prea mică: debitul nu acoperă circuitele, apa se răcește prea mult pe drum și ultimele camere de pe distribuitor rămân reci. Simptomul clasic e pardoseala caldă lângă distribuitor și rece în capătul opus, plus un cap termostatic pe care îl tot învârți fără niciun efect. Nu reglajul e de vină, ci debitul.
Prea mare, cu turație fixă: când actuatoarele închid circuitele care și-au atins temperatura, tot debitul e forțat prin ce rămâne deschis. Apare șuieratul în vane, consumul electric rămâne sus degeaba, iar uzura merge înainte. De aceea pompele de circulație de azi sunt cu turație variabilă și își coboară singure turația când circuitele se închid. Dacă ansamblul pe care îl cumperi are pompă cu turație fixă, întreabă de un by-pass diferențial înainte să semnezi devizul.
Partea electrică nu e treabă de făcut singur
Montajul hidraulic al grupului îl face instalatorul. Alimentarea pompei și a automatizării se racordează la tabloul casei de un electrician autorizat, nu cu o priză trasă provizoriu, iar orice intervenție pe partea de gaz a centralei rămâne la o firmă autorizată.
Trei feluri de a coborî temperatura pe tur, comparate pe același criteriu
Criteriul pe care merită comparate e unul singur: cum țin turul în interval atunci când circuitele se închid unul câte unul.
Soluția Cum ține turul în interval Ce cere în plus Când e alegerea corectă Grup de pompare cu cap termostatic Mecanic, după temperatura apei: setezi o valoare și o ține, indiferent de vremea de afară. Nimic peste ansamblul montat lângă distribuitor. Pardoseală alimentată de o sursă care lucrează la temperatură mare: lemne, peleți, gaz. Grup cu vană cu trei căi motorizată Electronic, după o curbă: coboară turul când afară e cald și îl ridică la ger. Alimentare electrică, sondă exterioară, controler și cablare. Case mari, cu mai multe zone, unde vrei reglaj fin și consum mic. Direct de la centrală, fără amestec Îl ține centrala, dar numai dacă toată instalația e pardoseală. Nimic, însă exclude caloriferele pe aceeași sursă și combustibilul solid. Casă numai cu pardoseală și o sursă care poate lucra stabil la temperatură joasă.
A treia variantă e cea în care se greșește urât. Un cazan pe lemne sau pe peleți nu are voie să primească retur rece direct din pardoseală: apare condens în focar și îi scurtează viața. Schema cere protecție pe retur, cu valoarea de temperatură luată din manualul cazanului. Tot de aici pornește și întrebarea dacă lucrezi cu puffer sau fără: cu acumulare, cazanul arde la sarcină mare, iar pardoseala își ia căldura din rezervor, adică exact situația în care grupul de pompare lucrează cel mai liniștit. Temperatura la care ții cazanul și temperatura de pe turul pardoselii sunt două lucruri diferite, iar confuzia dintre ele strică multe reglaje; despre prima se discută pe larg în ghidul la ce temperatură se ține centrala pe lemne.
Ce mai intră în coș pe lângă grupul de pompare
Grupul singur nu urcă pe perete. Înainte să compari două oferte, uită-te ce e inclus și ce nu:
- distribuitorul propriu-zis, cu debitmetre pe tur și cu racorduri potrivite țevii din șapă;
- cutia de distribuitor, la montaj încastrat; atenție la adâncime, pentru că un grup cu pompă iese din perete mai mult decât distribuitorul simplu, iar cutiile uzuale au adâncimea reglabilă în intervalul 110-150 mm;
- actuatoarele termoelectrice, dacă vrei control pe fiecare cameră, plus termostatele care le comandă;
- o butelie de egalizare, când debitul sursei și cel al pardoselii nu se potrivesc;
- racorduri, izolație și aerisitoare, dacă distribuitorul stă sus.
Piesele care se cumpără, de obicei, odată cu grupul de pompare, ca să nu se oprească montajul la jumătate:
Cere oferta cu toate liniile la vedere, nu doar prețul grupului: montajul, racordurile și cutia mută suma finală mult peste prețul piesei principale. Un deviz în care scrie doar „grup de pompare” e un deviz care se completează pe parcurs, în defavoarea ta.
Întrebări frecvente
Pot lega pardoseala direct la cazanul pe lemne, fără grup de pompare?
Nu. Fără amestec, apa fierbinte intră direct în șapă, iar returul rece se întoarce în focar. Primul lucru strică finisajul, al doilea strică cazanul prin condens. Schema corectă are amestec pe tur și protecție pe retur, cu valorile din manualul cazanului.
Ce debit aleg dacă am șase circuite?
Nu din numărul de circuite. Iei puterea cerută de pardoseală și diferența tur-retur din proiect și faci împărțirea de mai sus. Șase circuite scurte, într-o casă bine izolată, cer mult mai puțin decât șase circuite lungi într-o casă veche.
Grupul de pompare încape în cutia distribuitorului?
De obicei da, montat lateral față de distribuitor, dar numai dacă adâncimea și lățimea cutiei permit. Măsoară ansamblul complet, cu pompa și izolația pe el, și compară cu dimensiunile din fișa tehnică a cutiei. E surpriza cea mai frecventă de pe șantier, iar cutia se schimbă greu după ce s-a tencuit.
